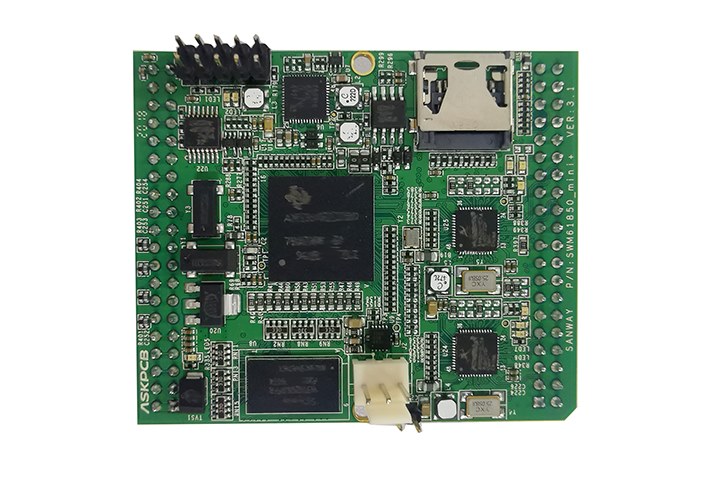

SWM61850mini+ IEC61850规约转换卡
SWM61850mini+ IEC61850规约转换卡
SWM61850mini+ IEC61850规约转换卡
SWM61850mini+ IEC61850规约转换卡

SWM61850mini+ IEC61850规约转换卡


产品升级亮点描述

SWM61850_MINI+_V3.0协议转换卡进行了全新的升级,和之前版本相比,增加了多处全新功能:

⦁ 系统硬件平台全新升级为Cortex-A8,主频最高可达1GHz,使得系统运行速度更加流畅。

⦁ 网络升级为2路千兆以太网,可支持10/100/1000BASE-T 自适应以太网,100BASE-FX和1000 BASE-X光纤以太网(接口采用SFP,支持热插拔,具体设计及描述详见后续章节的内容)。

所有网络接口均支持硬件流控功能(Flow-control),可以有效抵御网络风暴和网络阻塞。

⦁ IEC61850 V2.0规范要求网络接口能够实现HSR/PRP协议,因此本次全新重量级升级,首次支持面向智能电网自动化设备的高可用性无缝冗余(HSR)和并行冗余(PRP)协议,唯一可以达到0ms自愈的冗余网络协议,真正实现“零丢包”和“零切换”,完全满足IEC61850 V2.0版本对于网络拓扑和可靠性的要求(HSR/PRP网络拓扑架构见下图)。软件上可以通过输入简单参数设置非常方便的实施和部署(具体使用方法详见后续章节的描述)。



  • 产品描述


SWM61850mini+

(HSR协议网络拓扑架构图)

上图为采用HSR协议的网络拓扑架构图,采用V3.0版本的SWM61850_MINI+协议转换卡可以直接以“手拉手”方式实现环网连接,而无需增加交换机。网络中任何一个节点出现故障,均不影响其它网络相互通讯。


SWM61850mini+

(PRP协议网络拓扑架构图)

上图为采用PRP协议的网络拓扑架构图,采用V3.0版本的SWM61850_MINI+协议转换卡可以“交叉连接”方式组建双网冗余备份网络架构。双网网络中任何一个节点均可以实现热备份和热切换。

⦁ 除了本地串行通讯接口以外,还增加了2路CAN BUS总线接口,可以有效的提高本地通讯数据速率和带宽。CAN总线接口支持CAN 2.0B协议,波特率最高可达1Mbps。

⦁ 由于V3.0版本增加了上述多项功能,相应也增加了硬件信号定义,因此在接口上将旧版本上的单排插针升级为双排插针接口,但是仍旧可以向下兼容,新的V3.0板卡可以接插在V1.0/V2.0的用户底板上而无需额外增加任何硬件改动(此时兼容V1.0/V2.0的功能,但是V3.0版本的新功能将不支持)。
