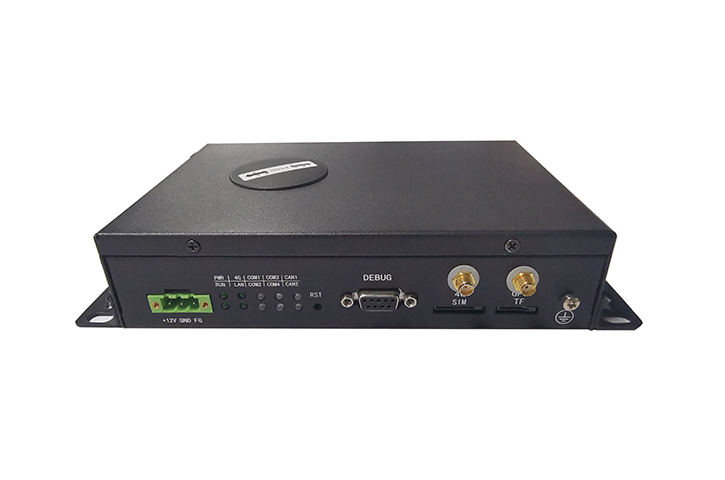

DCA-210 充电桩计费控制单元
DCA-210 充电桩计费控制单元
DCA-210 充电桩计费控制单元
DCA-210 充电桩计费控制单元

DCA-210 充电桩计费控制单元

  满足南方电网公司电动汽车充电桩通用技术规范

  用于电动汽车充电桩的计费控制单元

  人机显示

⦁  计量计费

  支付

  数据加密、解密

  控制充电设备启停

  与车联网平台通讯



  • 产品描述

DCA-210


 南网充电桩流程图



硬件基本参数要求

参数

指标和相关要求

FLASH

  512MB,Nand Flash。

外扩存储

  标准SD卡,(支持最高64G)外插式安装。

移动通信

  支持中国移动、中国联通、中国电信4G/3G/2G的全网通通信模块。

  1个标准SIM卡插槽,支持外插式安装。可以用应用软件来实现切换。

触摸彩屏接口

  LVDS接口(20线)。4线电阻触摸屏接口。4线背光电源接口。

串口

(共5路)

  2路RS232。

  2路RS485。

  1路DB9接口调试口。

CAN BUS

  CAN-01:CAN2.0 B,125/250kbps,与充电控制器通信。

  CAN-02:CAN2.0 B,125/250kbps,备用。

网络

  RJ45-01:10/100M,用于连接上级系统。

声音

  音频接口:功率<=0.5W,标准3.5mm圆孔,立体声。内置蜂鸣器。

  功率放大功能,只是我们板子上没有焊接这个芯片,可选择。

时钟

  RTC时钟:具有掉电保持至少1年功能。

电源

  输入额定电压:DC12V,输入范围DC9V-15V,具备反接保护。

  额定功率:30W。

  为读卡器提供5V电源。

尺寸

  196mm*133mm*45mm

重量

  1KG

安装

  导轨式或螺丝直接固定安装。

软件环境

  Linux内核版本: 3.2.0;

  GCC:gcc-linaro-4.7-2013;

  QT:4.8.6;

  电阻式触摸屏驱动依赖库:tslib-1.4。

工作和存储环境

  湿度:5%~95%,无凝露。

  工作温度:-40℃~70℃

  存储温度:-40℃~85℃
