SWA3304  核心板
SWA3304  核心板
SWA3304  核心板
SWA3304  核心板

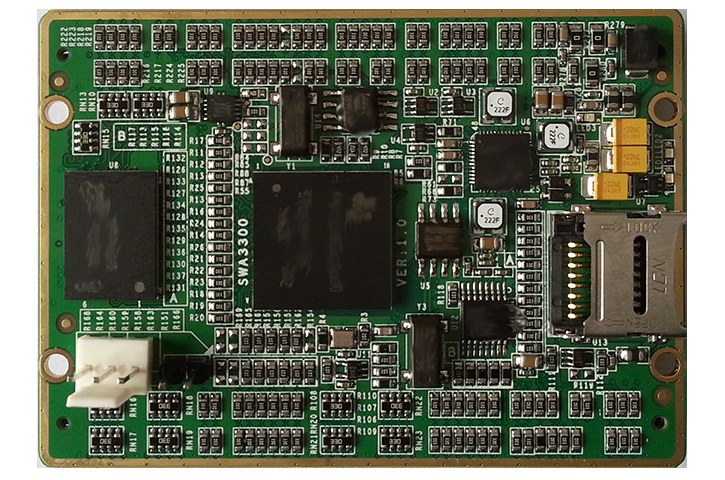

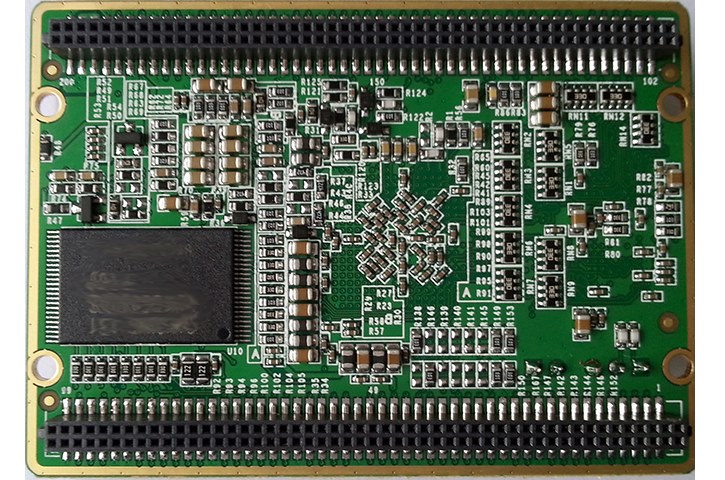

SWA3304 核心板

        板卡采用TI公司Cortex-A8核心的AM335x系列微处理器进行设计,具有高性能、低功耗、功能多、外设接口丰富的特点。处理器主频800MHz,配置有256MB ~ 512MB高速DDR3 SDRAM,存储空间标准配置512MB ~ 1GB Nand Flash,并可根据用户需求扩展容量。外设接口包括:

SGX530图形加速引擎,支持2D/3D图形加速,显示分辨率高达1366×768。

  2路10/100/1000BASE-T快速自适应以太网控制器(需要外接PHY设备)。

  2路支持USB 2.0 High speed OTG控制器,内部集成PHY。

  2路CAN总线控制器,波特率最高支持1Mbps。

  最多6路UART串行控制器,所有接口均支持RTS和CTS硬件流控。并且所有接口均支持IrDA和CIR模式。

  最多3路MMC/SD/SDIO控制器,兼容MMC4.3和SD/SDIO2.0规范。

  2路支持Master/Slave McSPI串行总线。

  最多3路I2C Master/Slave串行总线,支持标准模式(100KHz)和快速模式(400KHz)。

 1路可被配置为4/5/8线电阻式触摸屏控制器接口。

 8/16位Local bus总线接口,最多6个BANK。每个BANK的最大访问空间128MB。

  8路32位通用定时器。

  最多128个GPIO。

         基于以上特点,使得SWA3300成为您在工业嵌入式产品应用的一个理想解决方案。

  • 产品描述

硬件框图

         下面的框图显示了SWA3300产品的内部硬件系统的逻辑框图设计:

SWA3304
