由深圳市昇伟电子科技有限公司开发的SWM5043智能协议转换卡是专用于南方电网小电流接地选线装置IEC61850协议转换的一种嵌入式解决方案。

       通过在用户设备中嵌入该转换卡,用户厂家基本不需要做开发工作,只需要提供设备的通讯规约和设备的技术参数,就可以实现IEC61850的通信标准,从而将自身设备无缝接入到数字化变电站和智能电网中。

       我们提供的这一解决方案的使用方法如下:

1) 将SWM5043协议转换卡作为一个模块的方式,安装在用户的智能设备中,其对外将提供多个集成了IEC61850-8-1以及GOOSE通讯协议的以太网通讯接口。

2) 用户端的设备与SWM5043协议转换卡通讯,SWM5043协议转换卡负责将用户的通讯规约转换为符合IEC61850标准的通讯协议,并与数字化变电站的就地监控端接口通讯。

3) 对SWM5043协议转换卡的参数配置和实时监控可以通过计算机与转换卡的调试网口连接进行远程操作。操作支持HTTP、Telnet、FTP等远程服务。


  • 产品描述

SWM5043协议转换卡的硬件规格指标请参见表2.1-1





功能描述



CPU

  ARM Cortex-A8系列微处理器核心。

  主频800MHz


扩展总线接口

  8/16Local Bus总线。


内存

  512MB DDR3 SDRAM


Flash

  1GB NAND Flash


以太网

  510/100BASE-T自适应以太网,RJ45接口。


串行口

  2TTL 3.3V电平两线(TXDRXD)串口。用于和用户设备端板内互连。

  1microUSB调试串口,用于系统调试使用(使用时采用USB连接线直接连接电脑调试)。


SPI

  14线SPI Master接口,用于和用户设备端板内互连。


Irig-B码对时接口

  1路标准DC直流B码对时接口,对时精度 ≤ 1mS


LED指示灯

  2个系统上电和运行状态指示灯。


硬件看门狗

  1个可编程外部硬件看门狗。可由用户编程设置其开关。


电源输入

  系统整板所需供电电源为5V DC,供电电流 ≤ 2A


  采用嵌入式实时Linux操作系统,内核版本3.2.0,文件系统采用busybox


  支持Telnet远程登录。


  支持FTP文件传输协议。


  支持SSHD基于安全的远程连接。


  支持Syslog日志数据记录。


  支持SysFS虚拟设备文件系统。


  上行协议支持IEC61850-8-1GOOSE。下行协议支持MODBUS-RTUMODBUS-ASCIIMODBUS-TCP等。并可根据用户需求灵活开发相应设备协议。




工作

温度

  -40 +85


湿度

  20 90%RH

不结露

海拔

  3000(米)


贮藏

温度

  -50 +85


湿度

  20 90%RH

不结露

海拔

  3000(米)


(表2.1-1SWM5043硬件规格指标)



接插件位置

       SWM5043协议转换卡的各个接插件位置说明参见图(2.2-2):


SWM5043

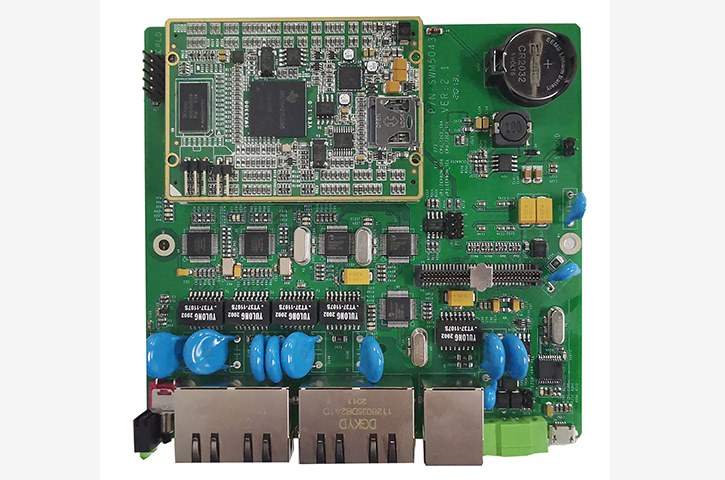

(图2.2-2SWM5043协议转换卡接插件位置示意图)
